Was ist masel.live?

Diese Seite beinhaltet eine kleine Sammlung von Praxis‑Tools rund um Projektion, Licht, Audio und Signalwege.

Entstanden in meinem Arbeitsalltag und gedacht für Veranstaltungstechniker, Video‑Operatoren, VJs, Lichtler und Planer.

Wenn Ihr Feedback habt, schreibt mir gerne.

Toolbox

Tippe ein Icon an, um ein Tool zu öffnen.

Wähle ein Tool auf dem Homescreen.

Bild & Projektion

Bildgröße

Rechne zwischen Breite, Höhe, Diagonale und Seitenverhältnis hin und her.

Nutze dieses Tool, wenn nur die Diagonale angegeben ist, du aber echte Breite und Höhe in Metern brauchst.

Format = z.B. 16:9
D² = B² + H²

Throw / Objektiv

Kalkuliere Throw Ratio, Projektor‑Abstand oder Bildbreite für dein aktuelles Setup.

Nutze dieses Tool, wenn du im Venue stehst und nur Bildbreite und Projektor‑Datenblatt (Throw‑Bereich) kennst.

R = D ÷ W (Throw Ratio)
D = R × W (Abstand)
W = D ÷ R (Breite)

Keystone-Qualität

Schätzt die nutzbare Bildhöhe und den Auflösungsverlust bei seitlich versetztem Projektor.

Nutze dieses Tool, wenn du den Projektor nicht mittig stellen kannst und wissen willst, wie stark die Bildqualität leidet.

tan(α) = BC/AB

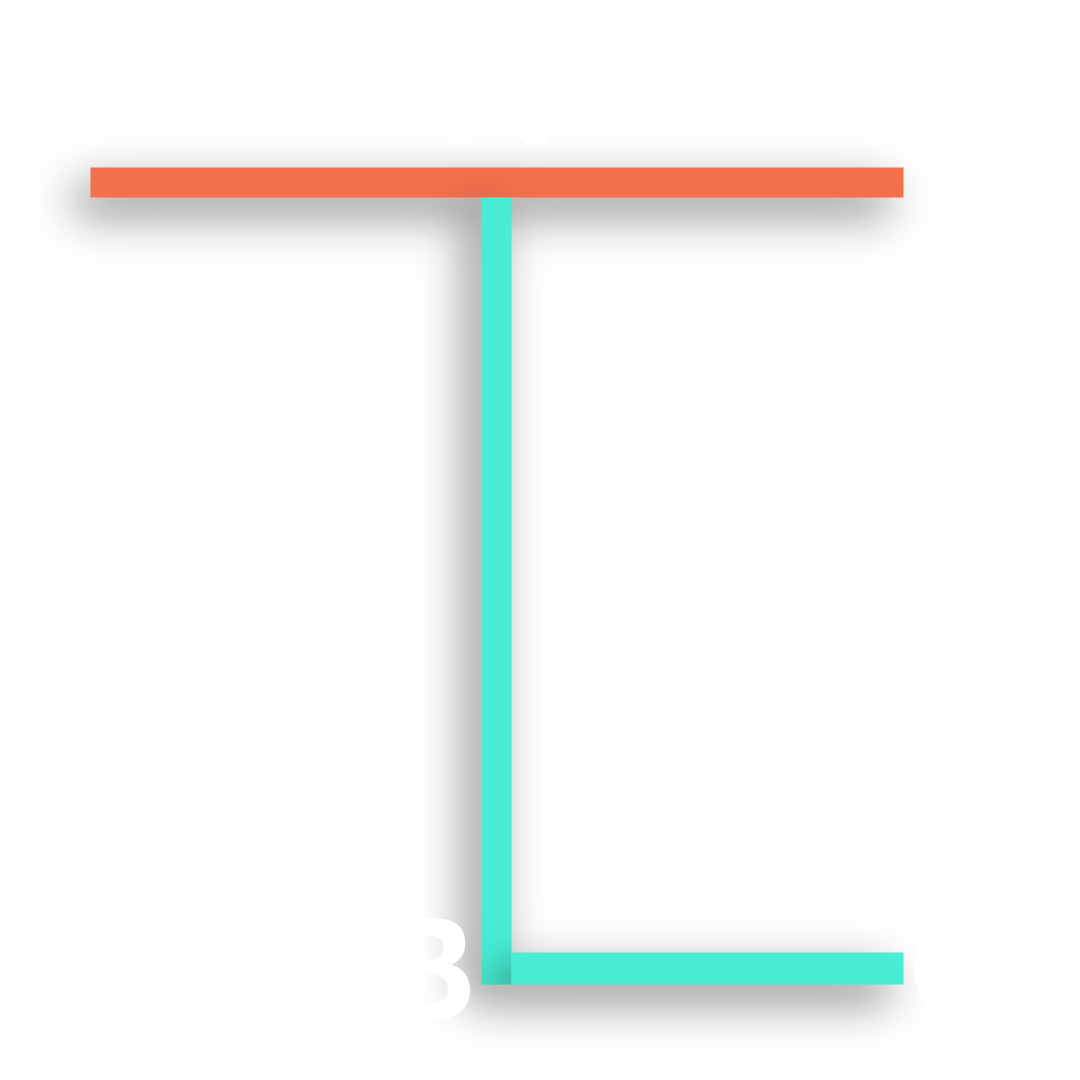

Skizze zur Keystone-Berechnung mit AB und BC
AB = Idealer Abstand mittig zur Fläche BC = Seitlicher Versatz des Projektors Bildhöhe = geplante Höhe des projizierten Bildes Leinwand / Projektionsfläche

Wie hell muss der Projektor sein?

Berechne auf Basis von Bildgröße, Gain und Umgebungslicht die erforderliche Projektor‑Helligkeit.

Nutze dieses Tool, wenn du vorab prüfen willst, ob ein bestimmter Projektor im Raum hell genug ist.

Lux = Lumen ÷ Fläche

Signal & Kabel

Video Link Planner (HDMI / DP / SDI)

Schätzt, ob deine Signal‑Kette für das gewünschte Format funktioniert – basierend auf Auflösung, FPS, Chroma und den eingesetzten Interfaces/Adaptern.

Nutze dieses Tool für die Vorplanung: einmal durchklicken, Kette aufbauen, und du siehst sofort, ob irgendwo ein Bottleneck sitzt (z. B. falscher Adapter, zu wenig Durchsatz, unerwünschte Konvertierung).

Advanced

Chain

Spannungsfall (230 V AC)

Schätzt den Spannungsabfall auf deiner Leitung, basierend auf Länge, Querschnitt und Last.

Nutze dieses Tool, um abzuschätzen, ob eine lange 230 V‑Zuleitung noch im üblichen Spannungsfall‑Bereich liegt.

ΔU ≈ 2 × l × I × ρ ÷ A
Grenzwerte meist 3–5 % von 230 V

NDI / Syphon / Spout Bandbreite

Schätzt die benötigte Bandbreite für deine Video‑Streams über Netzwerk oder GPU‑Sharing.

Nutze dieses Tool, wenn du mehrere NDI‑Feeds oder Syphon/Spout‑Strecken planst und wissen willst, ob dein Netzwerk das aushält.

NDI → komprimiert
Syphon / Spout → unkomprimiert

Licht & DMX

Kleiner DMX‑Adress‑Helfer

Hilft dir beim Durchpatchen: Startadresse und Kanalanzahl eingeben, dann zur nächsten freien Adresse springen.

Nutze dieses Tool, wenn du im Dunkeln patchst und schnell die nächste freie DMX‑Adresse pro Lampe brauchst.

Startadresse = erster Kanal der Lampe
Kanäle = DMX‑Channel‑Footprint der Lampe
Patch‑Log (aktuelles Universum)
    DMX‑Universum 1 (512 Kanäle) 0 Kanäle belegt

    Audio

    🔊 Delay-Rechner

    Berechne Delay-Zeiten für Fill-Lautsprecher basierend auf Distanz und Temperatur.

    Du hast z.B. einen Main-Speaker und zwei Fill-Zonen – das Tool zeigt dir die exakten Delay-Zeiten in ms und Samples.

    c = 331.3 + (0.606 × T) m/s
    Delay = (Distanz ÷ c) × 1000 ms
    343.0 m/s
